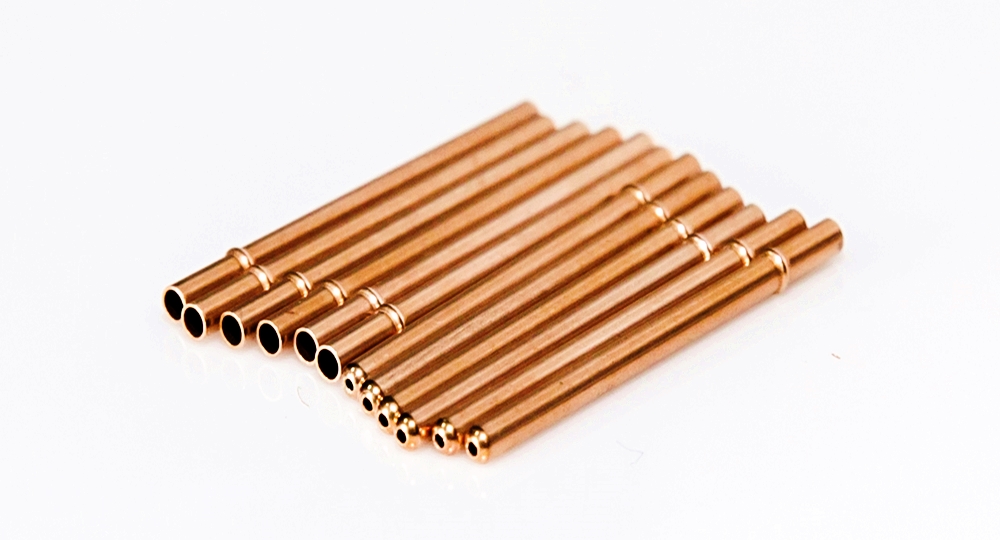

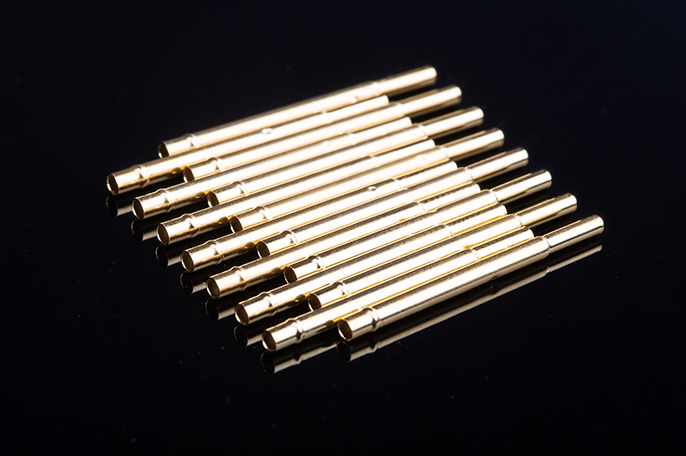

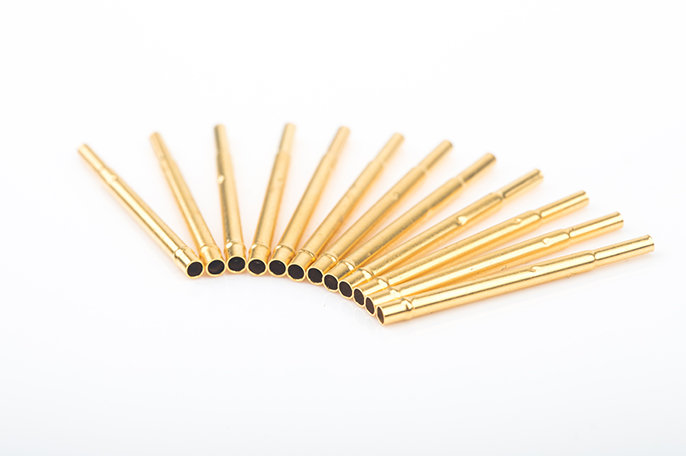

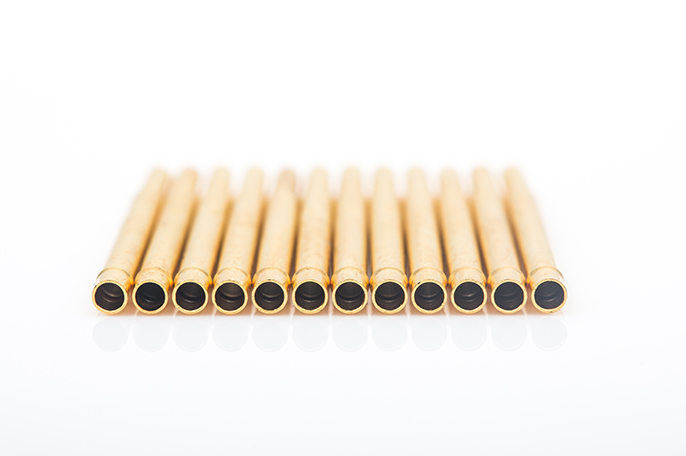

探針用外管

產品介紹 :

各種規格外管半成品,可依需求客製化尺寸(如黃銅管、磷銅管、洋白銅管、白銅管等)。

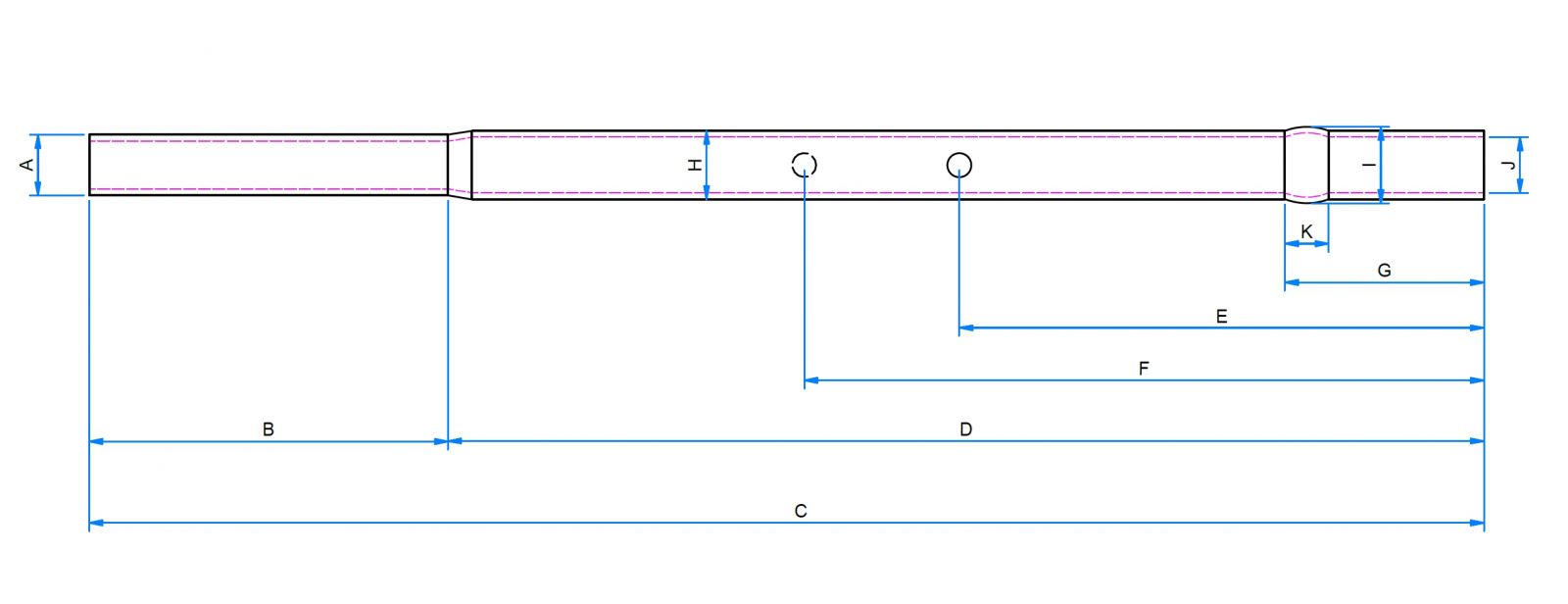

產品規格: 外管-A

縮管外徑A 縮管長度B 全長C 主體長D 前打點E 後打點F 環距G 外徑H 凸環高I 內徑J 凸環寬K
n/a
n/a
32.70
n/a
n/a
n/a
2.00
0.44
0.50
0.30
0.50
n/a
n/a
32.70
n/a
n/a
n/a
2.00
0.50
0.60
0.39
0.40
0.55
5.00
14.00
9.00
6.20
7.40
2.70
0.62
0.67
0.51
0.40
0.56
5.0
17.57
12.57
7.50
10.50
3.20
0.68
0.76
0.54
0.45
0.63
5.00
17.00
12.00
9.00
10.05
2.70
0.72
0.77
0.61
0.40
0.80
5.50
40.80
35.30
30.60
33.40
7.90
0.95
1.04
0.80
0.50
1.18
5.75
28.40
22.65
16.45
20.05
5.55
1.31
1.41
1.04
0.70
標準尺寸表(單位:mm) 尺寸及長度可依需求客製化調整

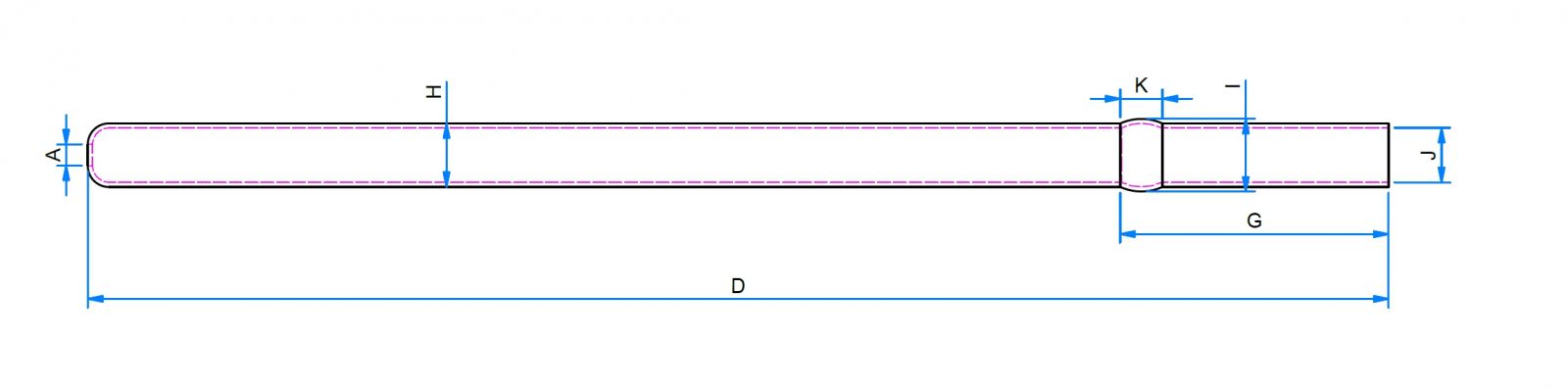

產品規格: 外管-B

縮孔A 管全長D 環距G 外徑H 凸環高I 內徑J 凸環寬K
0.21
14.00
5.00
0.40
0.46
0.28
0.25~0.50
0.32
14.00
5.00
0.70
0.80
0.50
0.35~0.45
0.50
21.00
4.00
0.85
0.99
0.715
0.50~0.60
0.40
23.00
5.50
0.90
1.01
0.70
0.60~0.70
0.50
18.30
3.60
0.90
1.01
0.74
0.55~0.65
0.30
18.40
3.80
0.90
1.03
0.70
0.55~0.65
標準尺寸表(單位:mm) 尺寸及長度可依需求客製化調整
